Descripción de productos

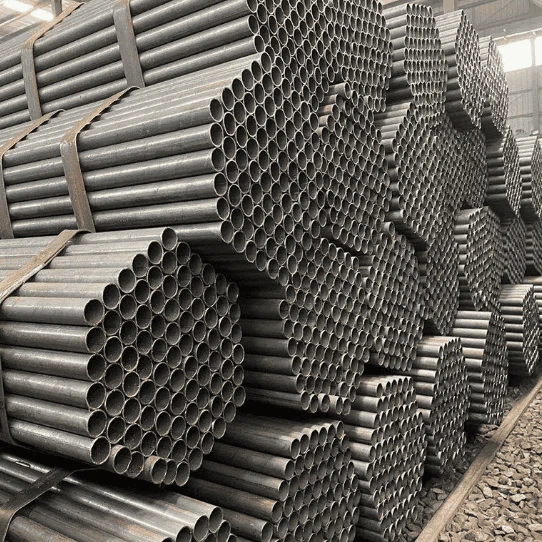

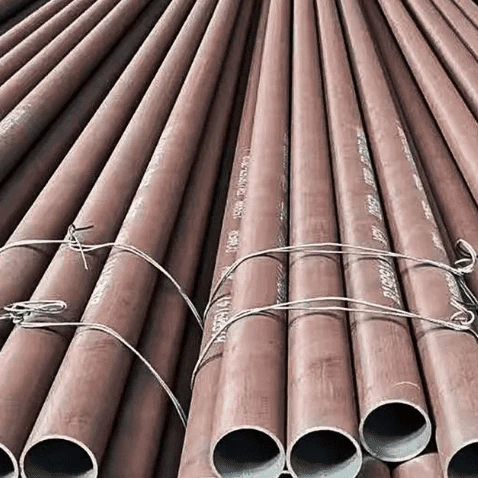

Los tubos sin costura de acero de aleación ASTM A213 T9 son tubos de acero de aleación ferrítica especializados de cromo-molibdeno (a menudo denominados tubos de cromo-molibdeno T9). Identificados por la designación UNS K90941, estos tubos están diseñados específicamente para servicios críticos de alta-temperatura.
Su composición, que contiene principalmente un 9 % de cromo y un 1 % de molibdeno, proporciona una excelente resistencia al calor, la oxidación y la corrosión a temperaturas elevadas, lo que los hace indispensables para aplicaciones como calderas, sobrecalentadores e intercambiadores de calor.
La especificación ASTM A213 es el estándar de la industria que rige los tubos de intercambiadores de calor,-calderas, sobrecalentadores e intercambiadores de calor-de aleaciones ferríticas y austeníticas sin costura. El grado T9 dentro de esta norma significa una composición de aleación ferrítica específica.
Estos tubos también se especifican con frecuencia según la norma ASME equivalente, ASME SA 213 T9. La naturaleza "sin costuras" de estos tubos, lograda mediante procesos como el laminado en caliente o el estirado en frío, garantiza una estructura homogénea sin costuras de soldadura, ofreciendo resistencia e integridad superiores en condiciones de alta-presión.
Especificación de productos
| Especificación | Detalles |
|---|---|
| Estándares | Principalmente ASTM A213, ASME SA213 |
| Estándares equivalentes | EN 10216-2 (p. ej., 10CrMo9-10), ASTM A335 (para tubería), GOST 550-75, DIN 17175, WN 1.7386 |
| Designación de materiales | T9 (según ASTM A213), S50400 (Número UNS) |
| Material equivalente | P9 (según ASTM A335) |
| Tipo | Sin costuras (acabado-en caliente o-estirado en frío) |
| Diámetro exterior (DE) | 6,35 mm (1/4") a 101,60 mm (4"). Tamaños grandes hasta 2500 mm bajo pedido |
| Espesor de pared (PE) | Estándar: 3 mm a 15 mm. Más pesado hasta 200 mm bajo pedido |
| Cronograma | STD, SCH40, SCH80 y otros disponibles |
| Longitud | Hasta 12 metros. Corte aleatorio simple, aleatorio doble y personalizado |
| Forma | Principalmente redondo. Tubo cuadrado, rectangular, hidráulico y en U-disponibles bajo pedido |
| Extremo del tubo | Extremo liso (PE), extremo biselado (BE), roscado (NPT o personalizado) |
Composición química (% en peso) de los tubos sin costura de acero aleado ASTM A213 T9
| C, % | millones, % | P, % | S, % | Sí, % | cr, % | Mes, % |
|---|---|---|---|---|---|---|
| 0,15 máx. | 0.30-0.60 | 0,025 máx. | 0,025 máx. | 0.25-1.00 | 8.0-10.0 | 0.90-1.10 |
Propiedades mecánicas de los tubos ASTM A213 T9
| Propiedad | Valor (mínimo, a menos que se indique lo contrario) |
| Resistencia a la tracción | 60.000 psi (415 MPa) |
| Fuerza de producción | 30.000 psi (205 MPa) |
| Alargamiento (en 2 pulgadas/50 mm) | 30% |
| Dureza | Rockwell B: 85 máx. / Brinell: 179 máx. |
Aplicaciones de productos
Los tubos sin costura de acero aleado ASTM A213 T9 son indispensables en entornos de alta-temperatura y alta-presión en diversos sectores críticos. Estos tubos versátiles encuentran aplicaciones principales como:
Tubos de caldera para sistemas de vapor industriales y de generación de energía eficientes.
Tubos de sobrecalentador esenciales para elevar la temperatura del vapor y mejorar la eficiencia térmica en las centrales eléctricas.
Tubos intercambiadores de calor ampliamente utilizados para una transferencia eficaz de energía térmica.
Forman componentes esenciales en equipos específicos, como economizadores, tuberías y cabezales de vapor de alta-presión, componentes de hornos y tubos radiantes, calentadores de refinación de petróleo y unidades de craqueo, y recalentadores en ciclos de energía.
En consecuencia, los tubos ASTM A213 T9 se adoptan ampliamente en industrias clave, incluida la generación de energía (combustibles fósiles, plantas de ciclo combinado), procesamiento químico y petroquímico, refinerías de petróleo y gas, producción de fertilizantes y sistemas de recuperación de calor residual.
